철도 신호 기술 완전 국산화된다 [국토교통부]



‘한국형 열차제어시스템’ 전라선 구간 사용 개시

세계 최초 철도전용 무선통신망 기반 시스템...해외진출 기반 마련



    그간 외국 기술에 의존하던 철도 신호 기술이 완전 국산화된다.



국토교통부(장관 노형욱)는 기존 열차제어시스템*에 세계 최초로 철도 전용 무선통신망을 적용한 ‘한국형 열차제어시스템**(이하 KTCS-2)’을 4월 19일(화)부터 전라선(익산~여수EXPO역, 180km 구간)에 적용한다고 밝혔다.



* 열차제어시스템 : 철도에서 열차의 위치를 확인하고 열차간격을 확보하여 안전한 열차 운행과 제어 기능을 담당하는 시스템

** KTCS-2(Korean Train Control System Level-2) : 열차위치 확인을 위한 궤도회로 등 일부 지상장치와 무선통신망을 활용하는 한국형 열차제어시스템

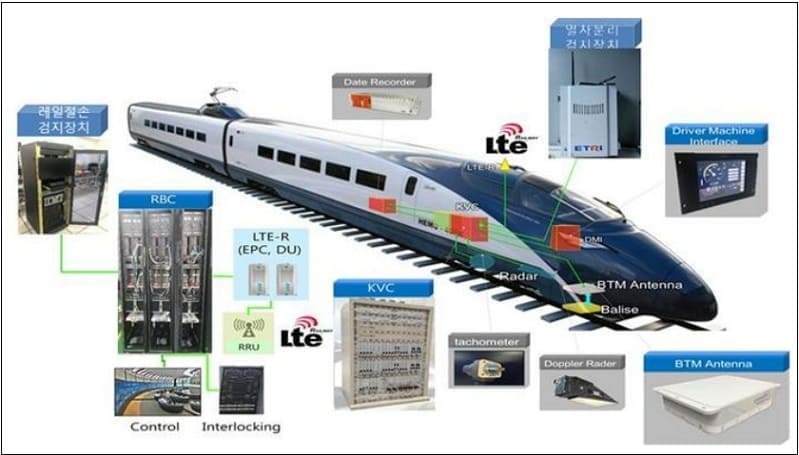

[참고자료] KTCS-3 기술 개요도 국가철도공단 edited by kcontents



KTCS-2는 2014년부터 2018년까지 국토교통부가 국가 R&D과제로 개발한 기술로, 영업실적 및 운영기술 확보, 해외시장 진출의 발판을 마련하고자 2018년 7월 전라선을 시범노선*으로 선정하여 올해 4월까지 모든 검증 절차를 성공적으로 완료하였다.







* 사업구간 : 전라선 익산역~여수EXPO역, 기간 : ‘18.7월~’22.4월, 사업비 : 440억원



KTCS-2는 세계 최초로 철도 전용 무선통신망(LTE-R*)을 기반으로 개발한 열차제어시스템으로, 해외 신호체계와 호환이 가능하도록 유럽표준규격을 준용하였다.



* LTE-R(Long Term Evolution-Railway) : 4세대 무선통신기술인 LTE를 활용한 철도전용 통신망으로 영상 등 대용량 데이터까지 전송 가능



기존 외산 신호시스템(ATC*)에 비해 안전성은 약 6배 향상되면서, 선행 열차와의 운행 간격은 최대 23% 이상 감소되기 때문에 현재보다 열차 수송력은 1.2배 이상 증가하게 된다.



* ATC(Automatic Train Control) : AF궤도회로를 활용하는 외산 신호시스템으로 경부 및 호남고속 철도노선에 적용



또한, 외산자재를 사용하는 외산 신호 시스템에 비해 개량비용은 약 50% 절감이 가능하고, 연간 유지보수 비용도 최대 50억 이상 절감될 것으로 기대된다.(상세내용 참고2)



KTCS-2는 기존 방식과 같이 선행열차의 위치는 지상장치에서 확인하지만, 후행열차의 이동가능한 거리나 제한속도 등 열차운행에 필요한 정보는 LTE-R망을 통해 실시간으로 전송한다.







따라서, KTCS-2가 조기에 상용화되면 열차제어를 위하여 선로주변에 설치하는 신호기 등 지상장치는 최소화되고, 실시간으로 운행에 필요한 정보를 제공할 수 있기 때문에 보다 안전하고 보다 효율적으로 열차를 운행할 수 있게 된다.



아울러, 지상장치 없이 무선통신만으로 열차위치와 운행정보를 주고 받는 차세대 신호체계(KTCS-3*)로 나아가기 위한 연결고리 역할을 담당하면서 철도 신호시스템 분야의 기술적 자립을 완성할 것으로 기대된다.

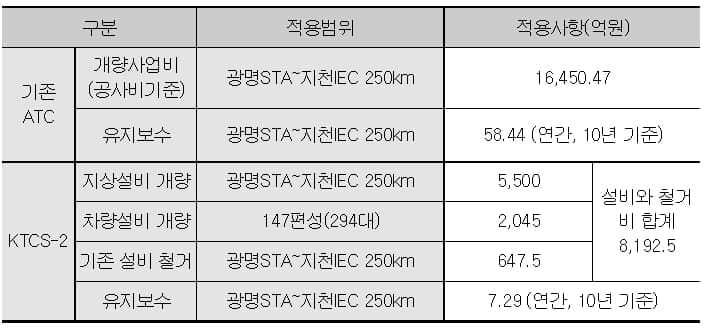

열차제어시스템 국산화 효과 분석



* KTCS-3(Korean Train Control System Level-3) : 궤도회로 등 지상장치 없이 무선통신망을 활용하는 이동폐색(閉塞) 기반의 열차제어시스템



국토교통부 임종일 철도안전정책관은 “이번에 처음으로 한국형 열차제어시스템이 영업노선에서 사용개시되면서 국내철도기술의 경쟁력은 한 단계 도약할 것”이라며, “KTCS-2를 노후화된 경부고속선을 시작으로 전국 노선에 점차적으로 확대해 나가는 한편, 차세대 한국형 열차제어시스템(KTCS-3)의 성능검증 연구도 조기에 완료하여 해외 신호기술을 선도할 수 있도록 최선을 다하겠다“라고 밝혔다.







KTCS-2 시범사업 (전라선 익산~여수EXPO간) 추진 현황



사업내용 : 전라선 한국형 열차제어시스템 시범사업

구    간 : 전라선 익산역~여수EXPO역, KTX 2편성(차상장치)

연    장 : 180.4km (설계속도, 230km/hr)

사 업 비 : 440억원

사업기간 : 2018.7. ~ 2022.4.

사업시행 : 국토교통부(국가철도공단)

사업효과 : 한국형 열차제어시스템 시범사업을 통한 시스템 안정화,  운영기술 및 영업실적 확보, 중장기 구축 계획 수립

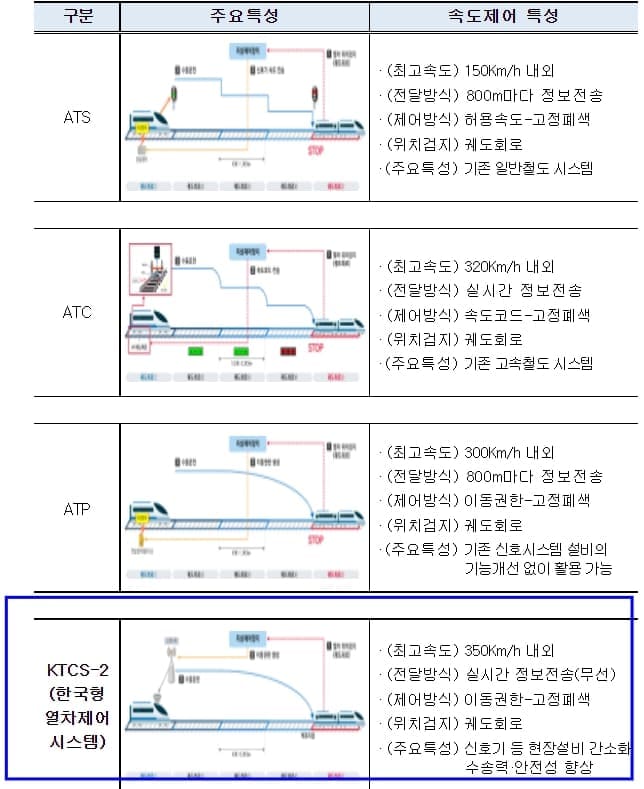

열차제어시스템별 특성 비교









국토교통부 철도시설안전과 044-201-4626
