포스텍, 반도체도 1+1 박막 앞뒷면 모두 반도체 만들어내는 기술 개발
김석 교수팀
미국 일리노이대 어바나-샴페인캠퍼스와 버지니아대와의 공동연구
[“고순도 소재 박막 양면 이용 가능…반도체 성능 획기적 향상”]
반도체 메모리의 용량이 1년마다 두 배씩 증가한다는 ‘황의 법칙’, 반도체 집적회로의 성능이 2년마다 두 배씩 증가한다는 ‘무어의 법칙’이 있다. 그러나 최근에는 기술 개발의 한계로 반도체 성능을 높이는 데 어려움이 따랐다. 이 가운데 국내 연구팀이 고순도 소재 박막 양면을 모두 반도체 소자로 만들 수 있는 기술을 개발했다. 개발된 기술을 활용하면 반도체 성능을 획기적으로 향상시킬 수 있다.
기계공학과 김석 교수 연구팀은 미국 일리노이대 어바나-샴페인캠퍼스와 버지니아대와의 공동연구를 통해 자체적으로 박리되는 고순도 실리콘 박막*1을 기판 위에 옮기는 전사 기술을 개발했다.

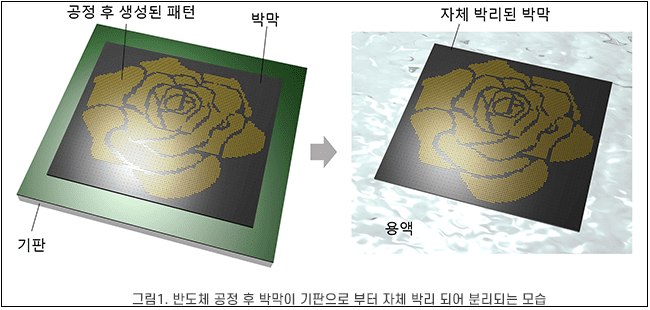

연구에서 박막, 기판, 그리고 이들이 담긴 용액의 표면 물성을 고려해 조합한 결과, 건조한 상태에서 기판에 강하게 붙어있던 박막이 용액 안에서 자체적으로 떨어져 나갔다.
김석 교수팀은 박막을 앞면이 위로 향하게 기판 위에 전사한 뒤 반도체 공정 후, 용액 안에 넣고 자체 박리된 박막을 뒤집었다. 뒤집힌 박막을 용액에서 꺼내 다시 공정 기판에 뒷면이 위로 향하게 전사함으로써 양면에 반도체 공정을 할 수 있었다.
이 연구성과를 활용하면 실리콘뿐만 아니라 GaN(질화갈륨), 갈륨비소(GaAs) 등 고순도 반도체 소재 박막 양면에도 반도체 공정을 할 수 있어, 더욱 다양한 성능을 가진 기기를 제조할 수 있을 것으로 기대된다.
또한, 이 기술은 3차원 집적회로 개발에도 활용할 수 있다. 2차원 구조의 반도체를 3차원 구조로 전환해 제작한 3차원 집적회로는 동일한 실리콘 웨이퍼*2 면적에 2차원 집적회로 대비 더 많은 반도체 소자*3를 구현할 수 있는 게 특징이다.
3차원 집적회로는 성능을 높이고 제조 비용을 낮출 수 있는 기술로 주목받고 있지만, 그동안 공정의 복잡성 등의 이유로 개발되기 어려웠다. 성능이 높은 반도체 소자와 소자의 정확하고 신속한 전사, 표준화된 공정이 필요하기 때문이다. 개발된 기술로 반도체 소자의 성능을 높이면 3차원 집적회로의 개발에 한 걸음 더 다가갈 수 있다.
김석 교수는 “이 기술은 향후 성능이 높은 3차원 반도체나 마이크로 LED 디스플레이 제조 공정에 사용할 수 있을 것”이라고 말했다.
BK21 사업의 지원을 받은 이번 연구의 결과는 국제학술지 네이처의 자매지 ‘네이처 커뮤니케이션스(Nature Communications)’에 최근 게재됐다.
1. 고순도 박막
물질에서 주성분인 순물질이 차지하는 비율이 높은 마이크로미터(μm) 이하 두께의 얇은 막.
2. 실리콘 웨이
집적회로를 만드는 토대가 되는 얇은 규소판.
3. 반도체 소자
반도체 물질로 만들어진, 전자회로를 구성하는 재료. 반도체 소재는 반도체 소자를 만드는 물질을 말한다.
