[토목시설물 유지관리 기술] 교량 시설물의 자산 가치 제고(Digital Bridge Asset Management) VIDEO: Elevating Bridge Asset Management





수명 극대화

안전성과 구조적 건전성 보장



스마트폰 어플리케이션 활용



최적의 유지보수 작업

관련 비용 신속하게 파악

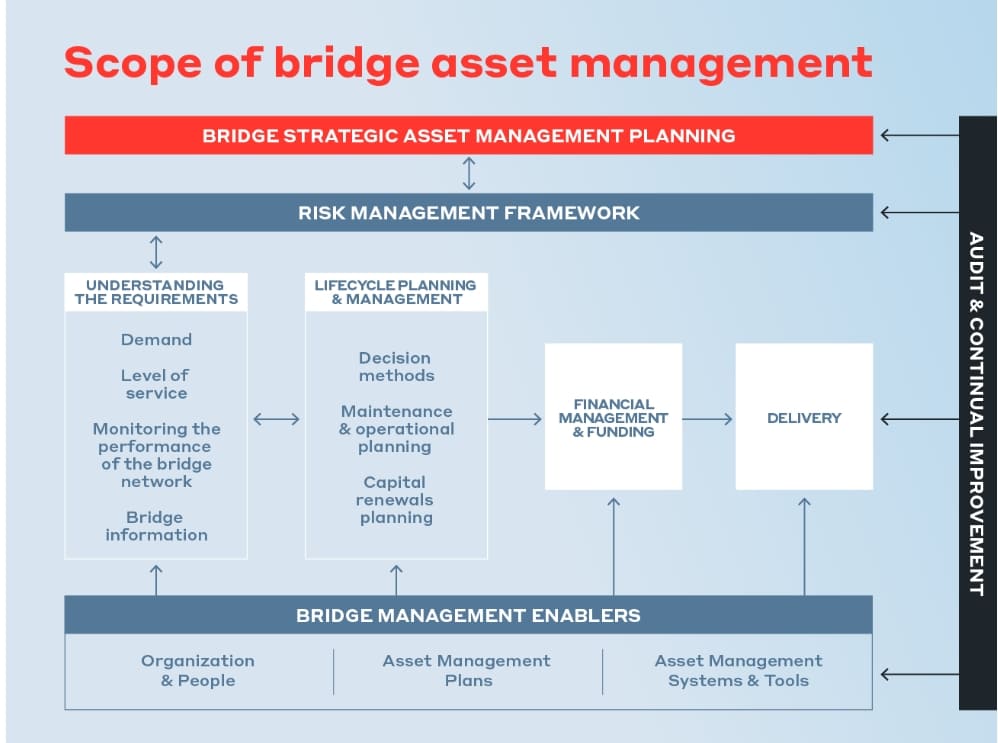

   DiBAM이란 무엇이며, 교량 자산 관리의 맥락에서 DiBAM이 가져다 주는 가치에 대해 논의할 수 있나?



Raed El Sarraf: 지난 수십 년간 교량 자산 관리 및 엔지니어링 전반은 디지털을 수용했다. 오늘날 우리의 업무에 활용되는 디지털 기술, 도구 및 시스템은 매우 다양하며, 그 중에서도 특히 교량 정보, 구조 모델 및 드론 데이터베이스를 포함한다.





이러한 시스템들은 별도로 가치와 효율성을 추가하지만, 이들을 결합하는 데는 미개척의 힘과 통찰력이 매우 크다. DiBAM 또는 Digital Bridge Asset Management는 ISO 550001 모범 사례에 따라 교량 자산 관리 업무의 디지털화를 포괄하는 개발 프레임워크이다. WSP의 목표는 시스템 및 데이터 소스를 연결, 생성 및 통합하여 엔지니어와 자산 소유자 모두에게 전략적, 전술적 및 운영 측면을 보다 효율적이고 효과적으로 만드는 것이다.





이러한 목표를 달성하기 위한 여정의 첫 번째 촛점은 교량의 운영 수명을 극대화하고, 더 중요하게는 각 자산의 수명 전반에 걸쳐 교량의 안전성과 구조적 건전성을 보장하는 것을 목표로 유지, 복구 및 갱신 활동의 시기를 파악하는 것이었다.



DiBAM은 지금까지 어떻게 적용되었나?

Raed El Sarraf: WSP는 현재 구조물 관리에 사용되고 있는 많은 디지털 기술의 개발과 사용에 있어서 현재 표준 관행으로 여겨지고 있는 초기 채택자이자 혁신자이다. 여기에는 교량 검사에 드론을 사용하는 것, 교량의 움직임과 변위의 모니터링과 같은 실시간 구조물 모니터링, 그리고 3D 스캐닝이 포함됩니다. 또한 우리는 중차량 허가 시스템 개발에 있어서 우리의 주요 고객들 중 일부를 지원해 왔다.





또한 당사는 지난 20여 년간 당사의 교량 데이터 관리 시스템인 OBIS를 개발하여 적용하고 있다. OBIS는 현장 교량점검, 도면, 사진 등 역사적 기록의 기록 및 관리에 사용되는 온라인 교량점검 및 정보시스템으로 구조물의 장기적 관리에 매우 귀중한 시스템이다.





국가건설기준 관리, AI 기술 도입...빠르고 정확해져

https://conpaper.tistory.com/110096

국가건설기준 관리, AI 기술 도입...빠르고 정확해져

edited by kcontents



또한 장기적인 비전을 추구하기 위해 장기적인 계획 및 리스크 평가를 강화할 수 있는 기회를 다수 발굴하였으며, 이러한 자산 관리 기회는 모듈을 통해 실현되고 있으며, 최초로 개발된 모듈은 SteelMOD로 뉴질랜드에서 개발 및 시범 운영되었으며, 이 모듈을 통해 도로 및 철도 강교량의 유지보수 작업을 선별하고 우선순위를 정할 수 있다. SteelMOD는 클라우드에 즉시 업로드되는 사진을 촬영하고 할당하는 등 교량에 필요한 데이터를 손쉽게 캡처할 수 있는 스마트폰 어플리케이션으로 시작되었다.

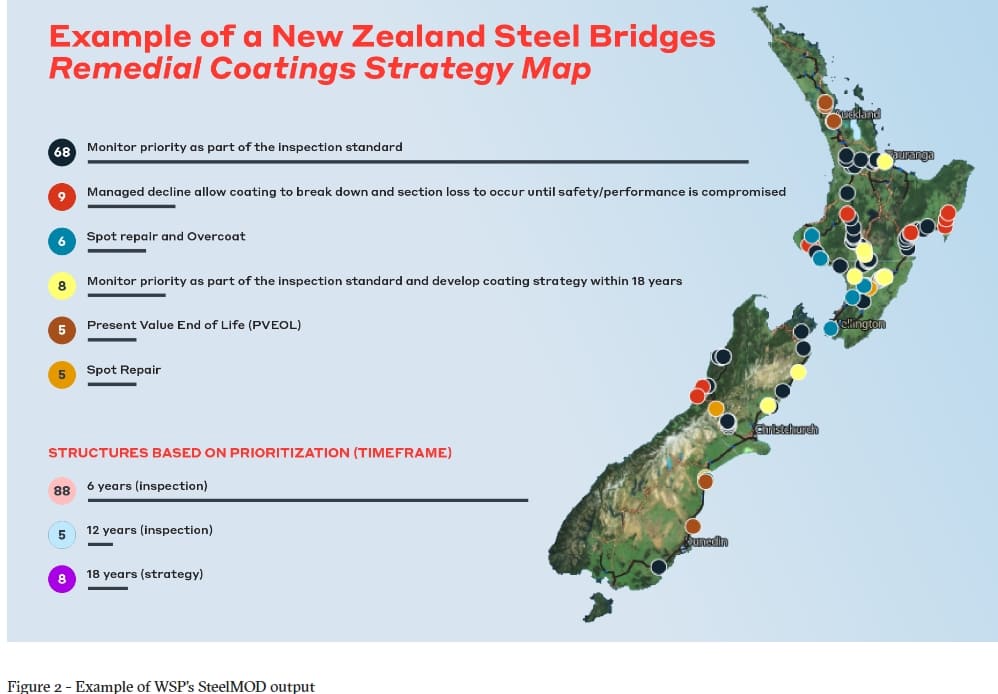

현장에서 수집된 데이터는 혁신적인 의사결정-트리 흐름도 프로세스를 통해 조회되며, 이를 통해 작업이 필요한 시점을 우선적으로 고려하면서, 주어진 교량에 대한 최적의 유지보수 작업 및 관련 비용을 신속하게 파악할 수 있다(그림 2).

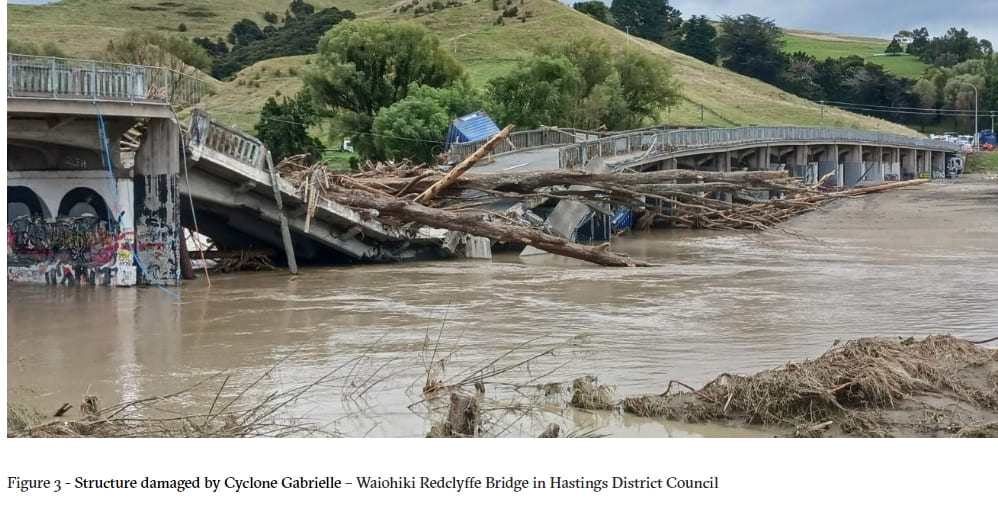

교량 관리의 또 다른 측면은 자연적인 비상사태에 대응하는 것이다. 최근 사이클론 가브리엘레(Cyclone Gabrielle)로 인한 극한기상 현상에 대응하는 동안 교량 비상분류 모듈을 개발하여 북섬 동부 해안에 광범위한 피해를 입혔다(그림 3).





이 모듈을 통해 교량 엔지니어는 영향을 받는 교량의 상태를 신속하고 명확하게 문서화하고 네트워크의 광범위한 상태를 시각화할 수 있었다. 이 기능을 통해 자산 소유자 및 응급 당국과 명확한 의사소통을 할 수 있었으며, 폭풍으로 단절된 지역사회를 다시 연결하기 위해 임시 교량을 포함한 자원의 우선순위 및 배치를 수행할 수 있었다.





우리의 가장 혁신적인 디지털 솔루션 중 하나는 WSP Canary 시스템으로, 구조물 및 지질 유해성에 대한 온라인 TARP(Trigger Action Response Plan) 시스템이다. 우리의 시스템은 하천 흐름의 강우와 같은 관측 가능한 주요 환경 데이터를 검사 증가, 경로 폐쇄 또는 교통 관리와 같은 위험 완화 조치를 위한 주요 트리거와 비교한다. 이 시스템의 목적은 다양한 자산과 네트워크에 걸쳐 위험 통찰력을 제공함으로써 자연 재해 발생 전후의 자산 소유자, 자산 관리자 및 자산 사용자에게 신뢰를 제공하는 것이다. 이러한 통찰력은 자산 관리자가 중요한 기상 사건에 대한 네트워크 및 구조물 안전에 관한 어려운 결정을 내리는 데 도움이 되며 공공 및 자산을 보호하기 위해 사전 예방적 조치를 배치할 수 있다.
