일본의 대단한 가공기술력...샤프심에 구멍 뚫기 Machining example of Laser Micromachining System ABLASER (14) Drilling holes in mechanical pencil lead

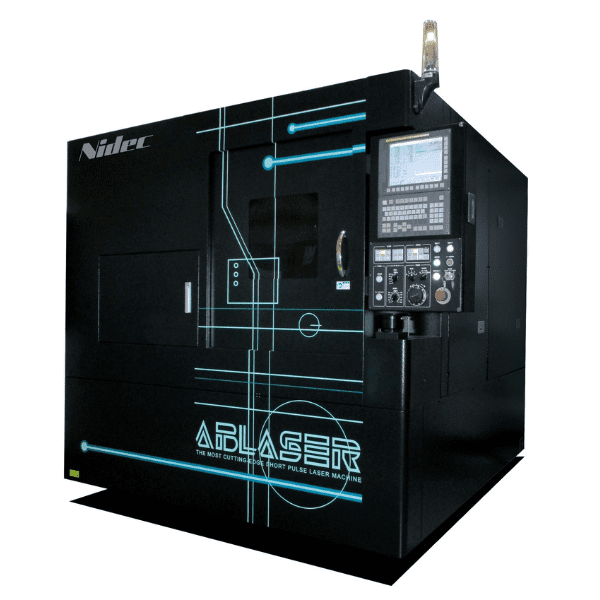

레이저 마이크로 머시닝 시스템 ABLASER(14)

샤프심에 구멍 뚫기의 가공 예



   '블레이저'는 단펄스 그린레이저와 공작기계 제조사 고유의 정밀 포지셔닝 기술로 열 효과가 적은 가공으로 마이크론 오더 정밀 가공을 실현했다.



샤프펜의 심에 구멍이 뚫렸다!!



일본의 대단한 가공기술력...샤프심에 구멍 뚫기 Machining example of Laser Micromachining System ABLASER (14) Drilling holes in mechanical pencil lead



이때 직경 0.5mm, HB의 샤프심에 깊이가 약 2mm인 홀을 가공했다.

깨지기 쉬운 샤프심이 깨지지 않고 얇은 벽만 남기고 가공할 수 있었다.

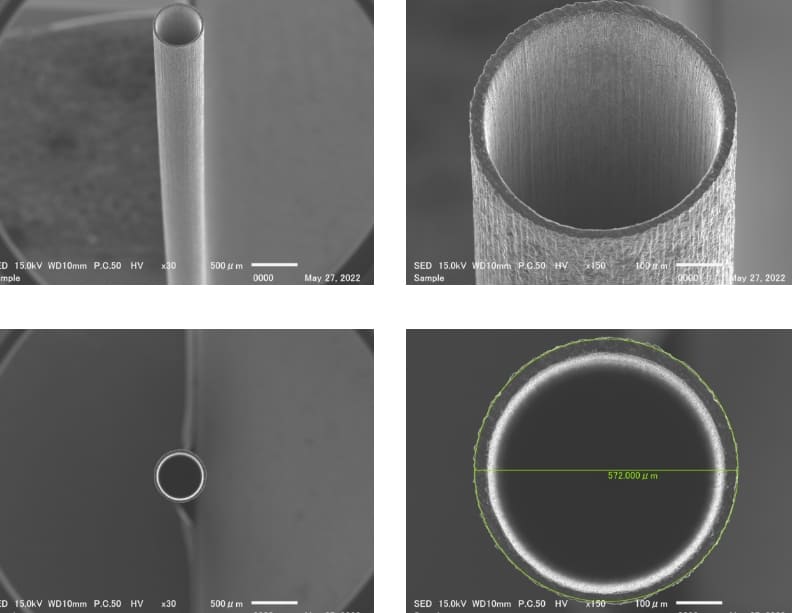

대상 작업의 외관



블레이저 처리 예는 다음과 같다.

블레이저는 헤드에 프리즘 회전기를 사용해 레이저 빔을 임의의 구멍 직경으로 조절하고 회전시켜 날카로운 모서리로 형상 처리를 실현한다. 금속뿐만 아니라 다양한 재료에 대해서도 스트레이트, 테이퍼, 리버스 테이퍼, 드럼 형상 등 단면 형상에 상관없이 구멍과 홈을 뚫을 수 있다.



황기철 콘페이퍼 에디터 국토부 인플루언서

Ki Chul Hwang Conpaper editor influencer







(Source:

nidec-machinetool.com/en/technology/20220609_01/)

---
