크러샤(Crusher)=파쇄기는 한마디를 돌을 파쇄하는 기계다.

도로나 철도 등 건설공사을 할 때 튼튼한 재료로 시공하기 위해서 주 골재로 돌을 많이 사용한다.

이때 크기 별로 선별해 파쇄하는 장비가 바로 크러샤다.

[건설상식] 크러샤(Crusher)=파쇄기 VIDEO: How to make manufactured sand from crushing rocks

크러샤는 형식에 따라 이동식과 고정식으로 구분한다.

트레일러나 장비로 견인해서 작업장을 옮길 수 있는 것을 이동식이라고 부르고

대부분 대형이면서 20kW이상의 전원출력을 이용한 크러샤를 고정식 크라샤라고 부른다.

아래과 같이 크러셔 종류에 따라 부숴지는 골재의 크기가 다르다

이동식 크러셔

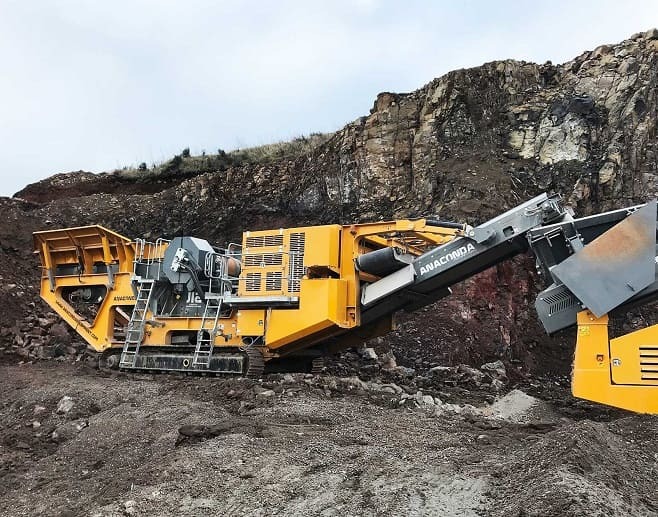

자주식 이동 크러셔

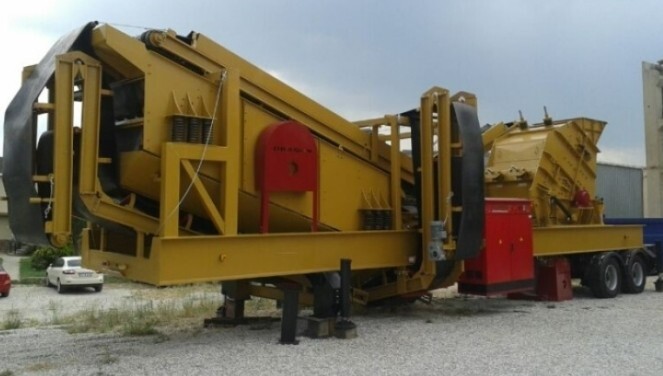

견인 이동식 크러셔

위에 두 사진은 모두 이동식 크러셔다

위의 것은 스스로 걸어 다닐수 있는 트랙과 유압모터가 있어서 자주식 크라샤라고 부른다.

밑은 트레일러를 통해서 장비를 이동시켜서 작업을 해야 하는데 일반적으로 이런 크라샤를 이동식 크러셔라고 한다.

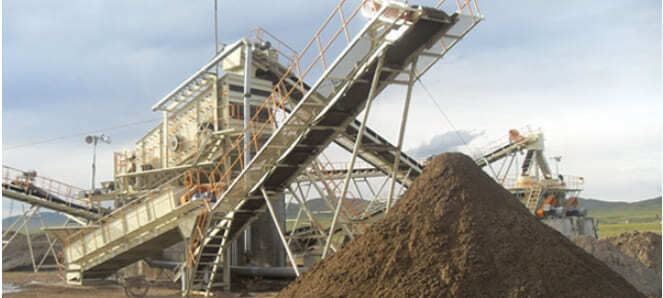

고정식 크러셔(플랜트)

누가 봐도 이동식에 비해서 규모가 커 보인다

많은 양을 생산해 낼 때 설치하여 골재를 파쇄 선별한다.

설치 비용이 매우 비싸다.

크러셔(파쇄기)의 세부 종류 및 특성

크러셔 플랜트는 아래 장비 조합으로 이루어진다

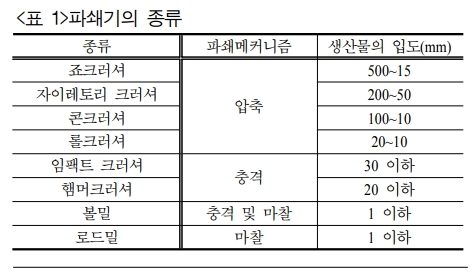

페콘크리트로부터 순환골재를 분리하기 위한 파쇄 메커니즘에는 압축, 충격, 전단 및 마찰이 있으며, <표 1>과 같이 작용 메커니즘에 따라 생산되는 순환골재의 입형 및 입도가 달라지므로 파쇄장치의 선택에 주의를 기울어야 한다.

한편, 파쇄장치 내에서 파쇄에 의해 순환골재로부터 분 리된 작은 입자들에 의해 선별작업에 지장을 일으키는 원인이 될 수 있어 여러 단계의 파쇄장치를 설치하고 그 사이에 선별장치를 설치하여 소정의 입도를 갖는 순환골재는 통과시키고 통과하지 못한 굵은 입자는 재파쇄함으로써 폐콘크리트를 소정의 입도까지 파쇄하는 것이 바람직하다

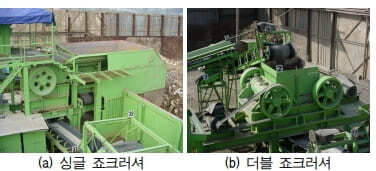

죠크러셔 (Jaw Crusher)

죠크러셔는 원석을 200∼350mm 크기로 1차 파쇄할 때 사용하는 기계로서 주로 압축력을 사용하여 골재 및 암석을 파쇄하는 장치

자이레토리 크러셔 (Gyratory Crusher)

자이레토리 크러셔는 죠크러셔와 같이 1, 2차 파쇄용으로 쓰이며, <그림 2>와 같이 절구형태의 고정 셀 가운데 맨틀이라고 하는 원추형 의 배트가 밑으로 매달려 있어서 이 맨틀의 편심운동으로 폐콘크리트를 압축하여 파쇄한다.

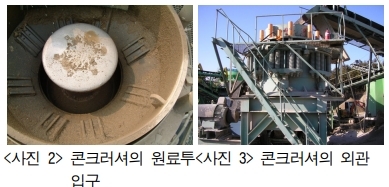

콘 크러셔 (Cone Crusher)

콘크러셔는 충격력과 압축력을 이용하여 페콘크리트를 파쇄하는 장치

수직 모양의 중심축 위에 콘 맨틀 헤드를 달아 편심운동을 통해 틀에 장치한 콘 케이브 볼(Cone cave ball)에 폐콘크리트가 물려져 430∼580rpm의 회전속도로 150∼200mm의 골재를 생산하며, 구조가 다소 복잡하고 파쇄비가 비싼 단점이 있다.

롤 크러셔 (Roll Crusher)

롤크러셔는 1단계에서 파쇄한 폐콘크리트를 다시 잘게 재파쇄하기 위하여 사용하는 장치로 롤의 둘레와 길이에 의해서 크기가 구분되며, 다른 파쇄장치에 비해 파쇄 비는 작으나 파쇄된 폐콘크리트의 입경이 비교적 균일한 것이 특징이다.

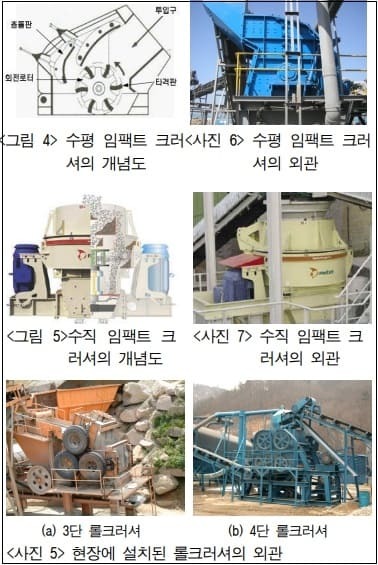

임팩트 크러셔 (Impact Crusher)

임팩트 크러셔는 크게 수평 임팩트 크러셔와 수직 임팩트 크러셔로 구분되며 수평 임팩트 크러셔는 순환골재 생산 시 1 및 2차 파쇄를 위한 장치로 고속으로 회전하는 원통에 장착한 충격날과 고정날이 투입되는 폐콘크리트에 강한 충격을 가함으로써 폐콘크리트를 파쇄하는 장치로써 HSI형 임팩트 크러셔라고도 한다.
